РЕГИСТРАТОР TE550TruckIII

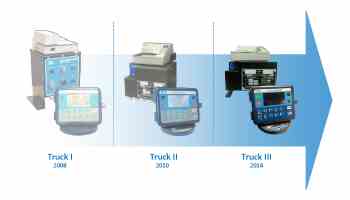

НОВЫЙ РЕГИСТРАТОР TE550TruckIII

Новый электронный регистратор TE550TruckIII разработан для более надёжного управления поставками топлива в составе автотопливозаправщика. Регистратор способен управлять двумя расходомерами, в которых может быть прописано шесть видов продуктов.





Основные параметры:

Дисплей:

-графический LCD 240x128 пикселей (led подсветка)
-Видимая область: 112x62mm
-Клавиатура: 16 клавиш пожаробезопасный полиэстер (+13 специальных функциональных клавиш)
-Напряжение питания: 12 В постоянного тока, через искробезопасный барьер
-Потребляемая мощность: < 1W
-Степень защиты: IP66
-Сертификация ATEX: Ex ia IIB T4 Ga
-Рабочая температура: -40°C до +55°C
-Коммуникации: RS485 @ 625Kbps (искробезопасный барьер) -Размеры:

222 (L) x 200 (W) x 190 (P) мм
-Вес: 3 Кг
-Материал: алюминиевый сплав


Блок вычислений:

-Напряжение питания: 24Vdc ± 10%
-Потребляемая мощность: 15W
-Рабочая температура: -20°C до +55°C
-Температура хранения: от -40°C до +85°C
-Коммуникационный порт: COM1 (RS232) - COM2 (RS232/RS485) - COM3 (RS485)
-Настраиваемый цифровой выход 0/24 В пост. тока: 2 (CPUTRK) + 24 (IOTRK) - Максимальный ток: 2A

-Настраиваемый цифровой вход (без напряжения): 3 (CPUTRK) + 1 (за каждый CMODTRK) + 8 (IOTRK)
Специальный цифровой выход: LF + HF + PMP (0/24 Vdc) + повторения импульсов на выходе (OC - Max 50Hz)
-Аналоговый вход (12 бит A/D): RTD input + 4-20мА плотности входного сигнала + 4-20мА давления вход (CMODTRK)
-Вход энкодера (Макс. 1.8 кГц): один канал или двухканальный (сдвиг по фазе 90°, скважность 50%)
-Энкодер источник питания: 12 В постоянного тока - Макс 80mA
-Искробезопасные сигналы: LKI питания (12В) + LKI линии связи (RS485)
-Размеры: 296 (Ш) x 204 (Г) x 214 (D) мм

Плата CPUTRK является основной платой системы, поскольку микропроцессор (Interl 386EX) отвечающий за функционирование всей системы размещён на ней.

Плата CPUTRK состоит из следующих основных частей:
-Цепи питания с ЭМС-фильтрами
-Главный микропроцессор Intel 80386EX 40 МГц
-Энергонезависимые цепи, для предотвращения замораживания системы crash
-EPROM (основная прошивка)
-Энергонезависимые цепи поддержки RAM (оперативной памяти)
-Flash память (резервное копирование памяти)
-Часы реального времени RTC
-Последовательный com-порт (RS232 - RS485)
-Цифровой вход/выход
-Диагностические светодиоды

Работа платы CPUTRK может быть проверена путем проверки диагностических светодиодов:
-Первый светодиод (красный) указывает на то, что система работает правильно
-Второй светодиод (зеленый) мигает регулярно
-Третий светодиод (красный) мигает быстро, указывая о связи платы CMODTRK с платой IOTRK

CMODTRK-это плата предназначена для контроля входов и выходов, связанных с одним расходомером через микроконтроллер, которым управляет центральный процессор.
В блок вычисления также вошли искробезопасные цепи для подключения управляющего дисплея (LKI).

Основные функции, выполняемые платой CMODTRK являются:
-Подсчет импульсов от энкодера (датчика импульсов) и конвертировать их в единицы объема или веса
-Измерение температуры с помощью датчика температуры PT100 (опционально)
-Измерение плотности с помощью датчика плотности 4-20mA(опционально)
-Измерение давления с помощью датчика давления 4-20mA(опционально)
-Рассчёт нетто-объема и массы (API, алгоритм)
-Управление клапанами большого и малого расхода (LF/HF)
-Управление насосом, через сигнал управления
-Управление через программируемый цифровой вход (permissive, deadman, ...)
-Управление через программируемый импульсный выход
