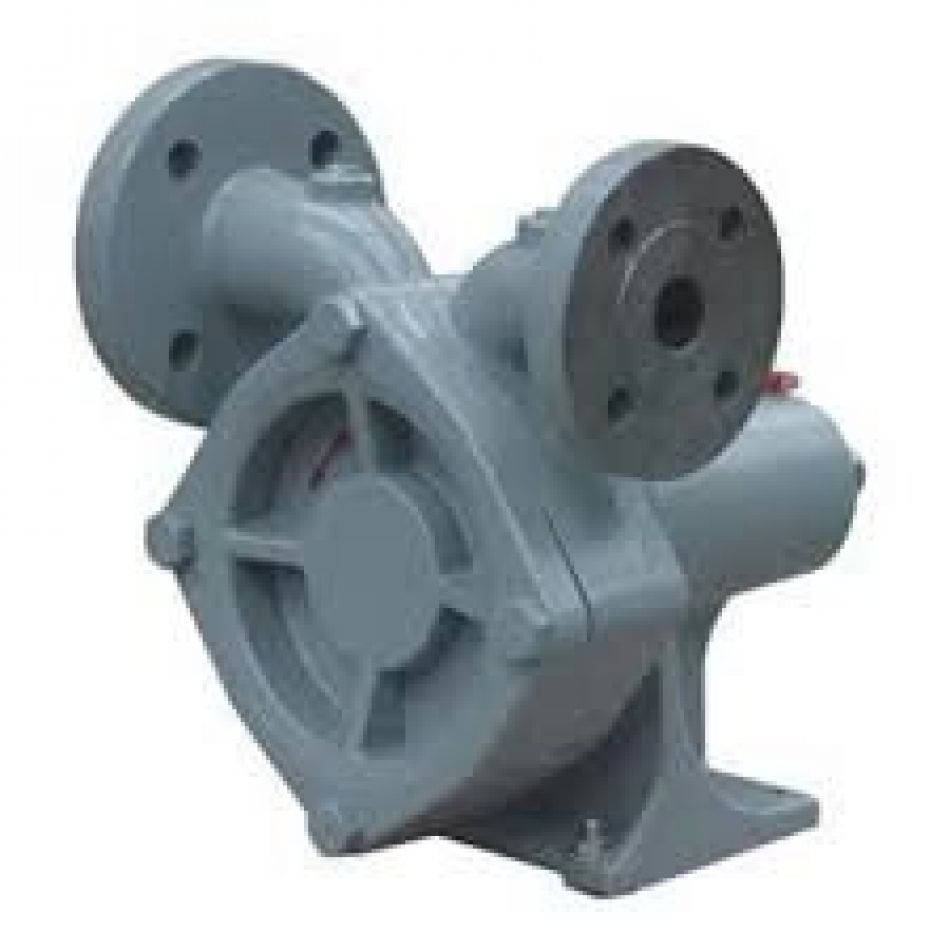

Насос LWB-150 LPG (аналог Corken FD-150)

LWB150LPG Насос турбинный (вихревой) (аналог Corken FD-150) используют для перекачки сжиженного газа, пропан-бутана, аммиака, газового конденсата.

 Насосы Сorken FD-150 применяются:

на газозаправочных станциях (АГЗС) с подземными и наземными резервуарами для заправки автомобилей и наполнения бытовых баллонов

газонаполнительных станциях (ГНС)

для питания испарителей

для непосредственного питания газовых горелок

для перекачки газов в резервуары, цистерны и другие ёмкости на АГЗС и ГНС

Технические характеристики:

• Производительность - до 120 л/мин
• Оборотов в минуту - 2880 при 50Гц, 3450 при 60 Гц
• Максимальное рабочее давление - 27,6 Бар
• Максимальное дифференциальное давление 17,2 Бар
• Максимальная температура 107 Со
• Минимальная температура - -32Со
• Входное отверстие Ду40
• Выходное отверстие Ду25
• Масса 28,6 кг

это насос специального типа, называемый турбинным (вихревым) насосом или насосом с восстановлением энергии.

Жидкость подводится входным соплом и подается соответствующим каналом в обе стороны ротора. Потом течет на лопасти вращающегося ротора и возвращается в вышеуказанный канал. Такая рециркуляция происходит несколько раз во время вращения ротора. Таким образом, жидкость проходит весь контур корпуса насоса, а потом направляется наружу выходным соплом. Мощность, требуемая для работы двигателя насоса, растет с увеличением перепада давлений (перепад давления это разница между давлением на входе и выходе насоса). Одновременно уменьшается производительность насоса.

Насос Coro-Flo®  запроектирован с целью максимальной простоты и удобства его обслуживания. Съемный корпус насоса обеспечивает легкий доступ к ротору и сальнику без демонтажа всего привода. Механически уравновешенный сальник закреплен на собственной втулке, что обеспечивает его безотказность в работе.

Ротор это единственная подвижная часть, которая не прикасается к корпусу насоса FD-150.

Поэтому ротор практически не изнашивается даже при перекачке легко-испаряемых жидкостей, например, аммиака или LPG, т.е. жидкостей без смазочных свойств.

СУЩЕСТВУЕТ ТРИ СПОСОБА МОНТАЖА ДВИГАТЕЛЯ АГРЕГАТА CORKEN FD-150:

- подключение к двигателю на лапах при помощи муфты,

- подключение при помощи ременного привода,

- подключение к фланцевому двигателю при помощи муфты.

Детальный чертеж Насоса Corken F150 (поз.24)
